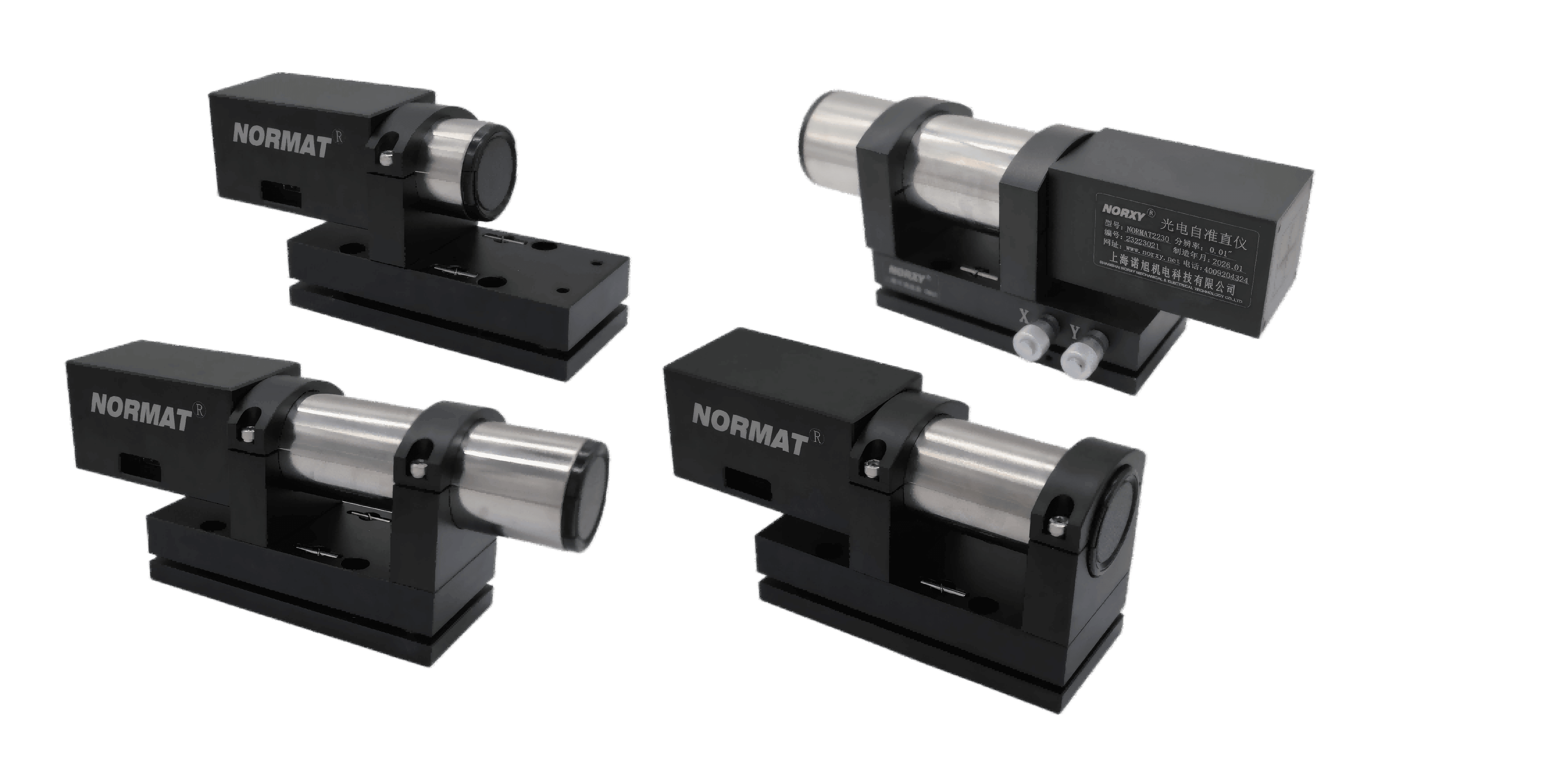

NORMAT 1000系列双轴光电自准直仪
产品介绍
NORMAT 1000系列光电自准直仪是我司开发的一款超高性价比自准直仪（专利号: ZL202022770961.4），具有便携、高精度、高稳定性等一系列优点。该系列产品由主机、电脑、反光镜、可见光找准器（专利号：ZL202022781499.8）、遥控器等附件组成，同时可兼容本公司各类标准配件。配备NORMAT测控软件可实现无线测量，特别适合复杂的工作车间工作，解决线束带来的困扰。配合我司各类软件和附件可测量直线度、平行度、垂直度、平面度、转台定位精度和重复定位精度以及各类角度测量等。
每一台出厂的NORMAT 1000系列自准直仪均经过高要求装配调整，出厂前均经过严格精度检查，确保每台设备满足技术参数要求，达到客户使用要求。该系列产品可广泛用于军工、工业产品的装配、质量检测、计量和科研等领域。
产品特点
USB供电
采用电脑USB供电，解决供电线束困扰
高灵敏度
采用高灵敏度传感器，结合特有的光路结构使得设备可测量最小反射面到φ3mm（未镀反射膜K9玻璃）
高精度
采用高精度传感器，分辨率达0.001″且具有超大视场测量范围
多相实时查看
可实时看到多个反射像，便于找像，并支持多目标数据输出
无线测量
配备NORMAT测控软件可实现无线测量，单人通过遥控控制或手势感知即可完成测量
双轴同时测量
X,Y两轴角度同时测量，并实时转换为两个方向线性值，保存每个点数据时实时更新直线度数据
多种评定方法
具有多种直线度评定方法（最小包容区域法、最小二乘法、两端点连线法），可选择从近到远或从远到近测量直线度
拼接测量功能
具有拼接测量功能，突破直线度测量长度限制以及角度测量视场范围
技术参数
| 型号 | NORMAT1110 | NORMAT1310 | NORMAT1210 | NORMA1230 | |
|---|---|---|---|---|---|
| 精度 | ±1000″ | ±1″ | |||
| 测量轴数 | X/Y双轴同时测量（可实时转化为直线度） | ||||
| 视场角 | 7600″×5700″ | 5000″×3800″ | 3800″×2800″ | ||
| 显示分辨率 | 0.0001、0.001、0.01、0.1、1 可调 | ||||
| 重复性 | 0.2″ | ||||
| 焦距 | 100mm | 150mm | 200mm | ||
| 物镜口径 | 38.1mm | 50.8mm | |||
| 最小反射面 | φ3mm（K9材质未镀反射膜） | ||||
| 光源类型 | LED (中心波长 λ=630nm) | ||||
| 探测器 | 高分辨率图像传感器 | ||||
| 目镜 | 电子目镜（可实时显示多个像） | ||||
| 计算机接口 | USB3.0 | ||||
| 测量频响 | 25Hz | ||||
| 测量控制 | 电脑按键、准时间触发测量、遥控测量 | ||||
| 电源 | USB供电 | ||||
| 单次测量距离 | ≥10m | ≥30m | |||
| 拼接测量距离 | 无限远 | ||||
| 重量（带底座）/kg | 2 | 3 | |||
| 外形尺寸（L*W*H）/mm | 200*88*102 | 200*88*102 | 245*88*102 | 245*92*106 | |
